termostato diferencial mega 2560

Al igual que el termostado diferencial mini, y como se describe en la página inicial, este fue el inicio de un proyecto personal, para poner en marcha un prototipo de calentador solar.

Este se compone de un arduino mega, cuyo coste no suponía más de 7€ en cualquier vendedor de aliexpress, y una placa base.
Esta placa base se debe fabricar, o bien por un fabricante de placas, o con métodos caseros.
Si estás interesado en éste último, puedes recrearte en otro apartado mío donde describo en detalle varias formas de fabricar placas pcb de forma decente desde tu propia casa: fabricacion-casera-de-pcbs

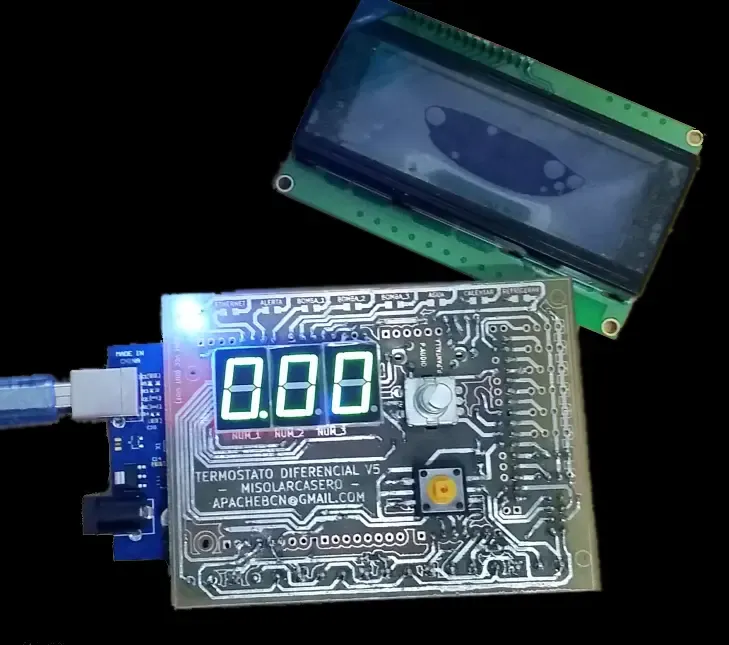

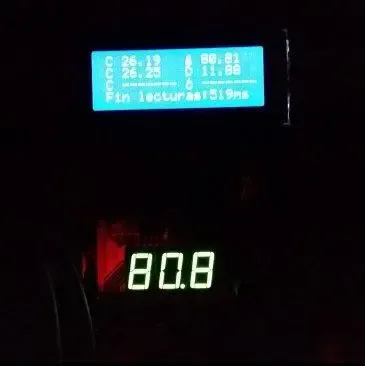

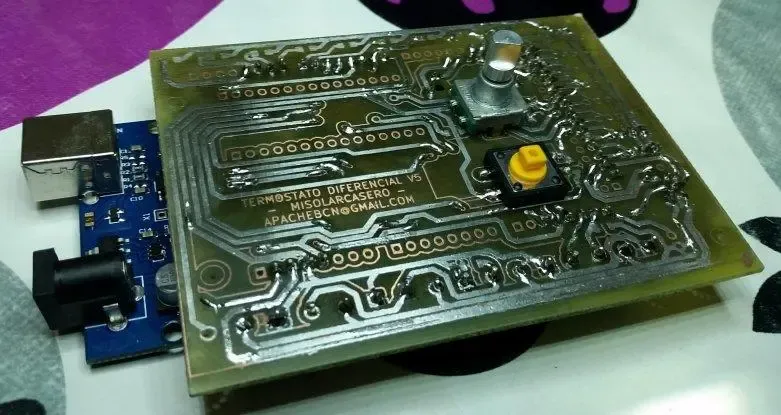

Aspecto del termostato diferencial mega 2560:

La placa consta de:

• 1 pantalla LCD de 24x4
• 1 pulsador
• 2 potenciometros (para brillo de leds y pantalla)
• 1 rotatory encoder
• 8 leds
• 1 buzzer
• Hasta 16 relés conectables
• Conexión para un controlador de nivel de agua para depósito despresurizado

A diferencia del termostato diferencial mini, la interacción con la configuración y menú se hace mucho más comodo con el rotatory encoder.
Y dispone de la posibilidad de conectar más relés, y por ende, tener más configuraciones posibles.
Una configuración sobre un relé puede ser por ejemplo, que si la sonda baja del depósito baja de 5ºC, se interprete como alarma y active el relé número 7. (Para hacerse una idea de por donde van los tiros)

Este hardware está descatalogado y no se ofrece ni venta ni soporte.
Pero ofrezco gratuitamente la descarga del proyecto para quien quiera fabricárselo en casa.

Proyecto descargable de la placa pcb hecho con Kicad

Ver en github

Código fuente descargable para el arduino

Ver en github

Manual descargable del proyecto

Descarga Manual Termostato Arduino
