controlador de nivel de agua

Este controlador de nivel de agua, conectable y opcional, sirve para poder visualizar desde el termostato diferencial el nivel del agua en tiempo real (o casi).

Está pensado para los depósitos sin presión, o podemos decir ordinariamente para entendernos, un cubo usado como depósito.
Estos depósitos sin presión nos suministra el agua por gravedad (si el depósito está instalado con la altura necesaria), o nos puede suministrar el agua a través de una bomba de agua a presión.

Además de ofrecernos visualmente la información de nivel, también podemos gestionar su llenado automaticamente a través de una electroválvula.
En este proceso de auto llenado, podemos condicionar el proceso según las temperaturas del depósito, a fin de conseguir un equilibrio entre capacidad y temperatura, o dicho de otra forma, para no enfriar todo el depósito si no es estrictamente necesario subir el nivel de agua.

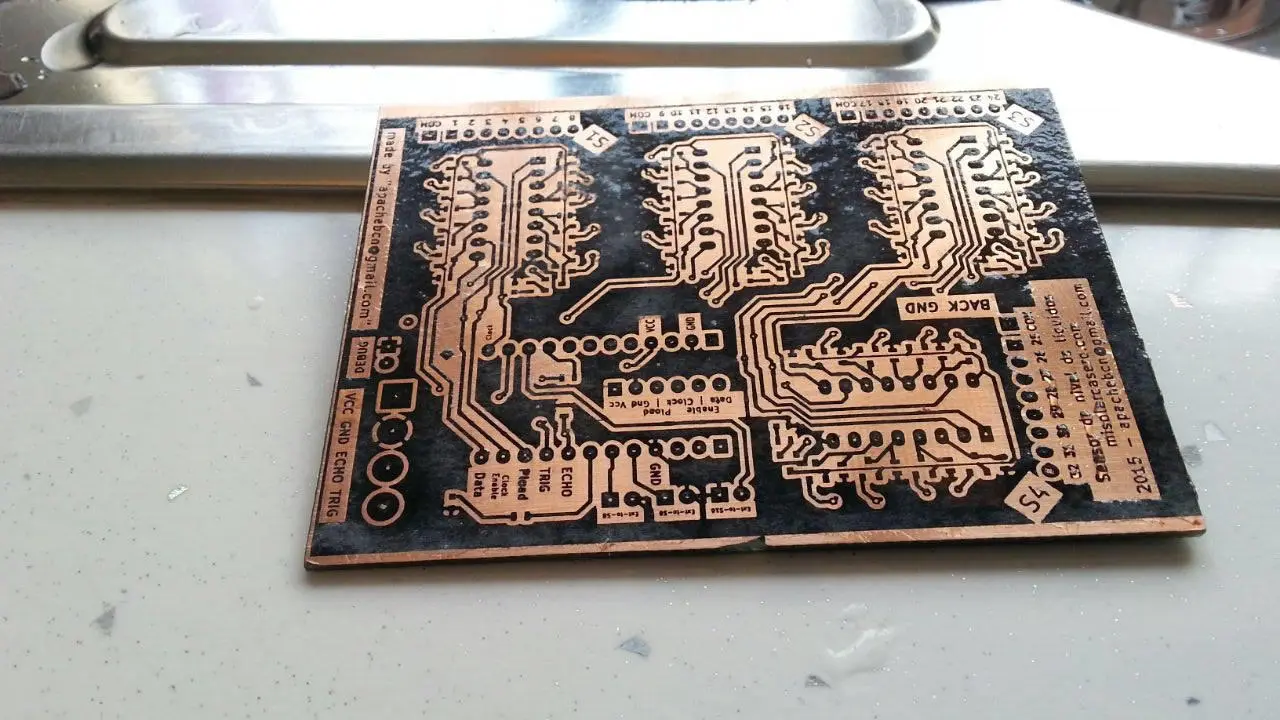

Para este dispositivo hace falta una placa Pcb (cuyo montaje os facilito al final de la página):

Describo como funciona el dispositivo.

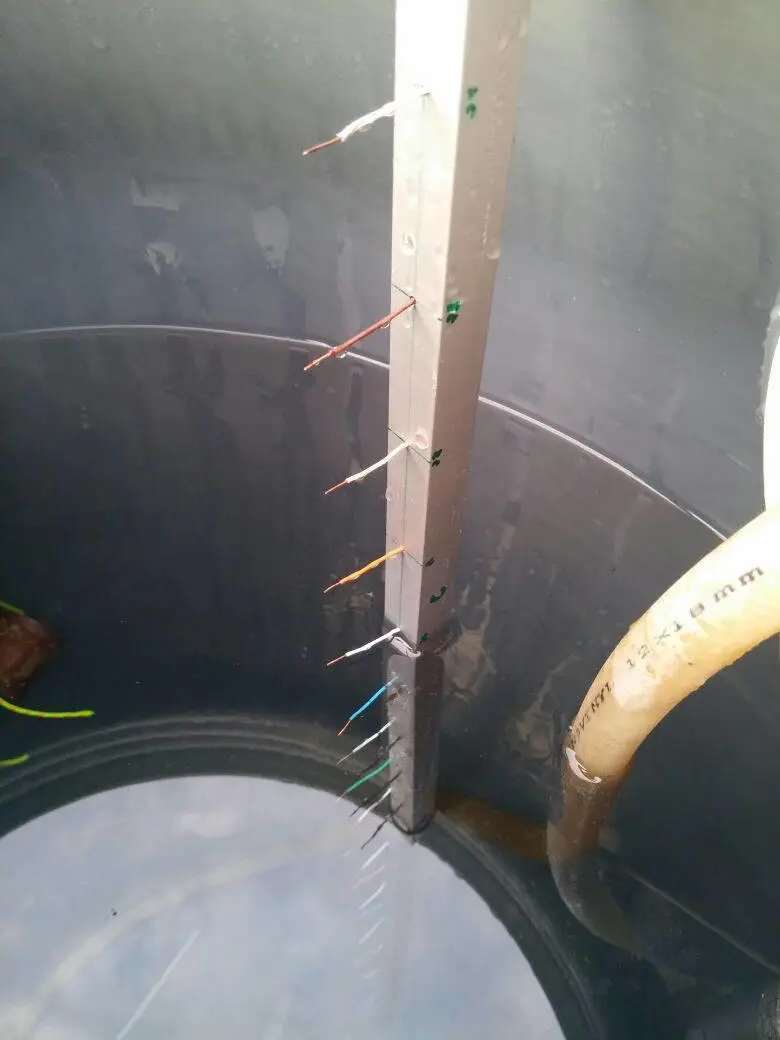

Se instalan los cables (en el orden que indica la placa) dentro del depósito, con cualquier soporte que no sea metálico y resista el agua caliente:

Estos cables son detectados por los transistores de la placa controladora, aplicando un voltage muy pequeño y sólo cada vez que hace la lectura, todo ello para no producir reacciones galvánicas.
La lectura se transmite de forma digital al termostato diferencial, y la electroválvula que hace el llenado se controla desde cualquier relé configurado en el termostato.

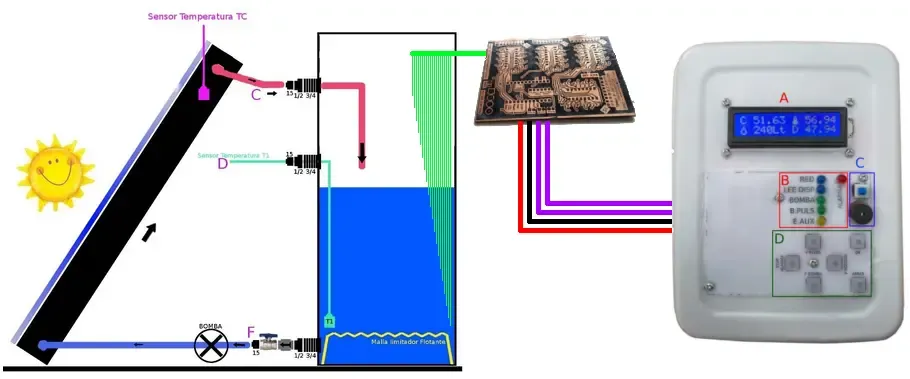

Esquema:

Este hardware está descatalogado y no se ofrece ni venta ni soporte.
Pero ofrezco gratuitamente la descarga del proyecto para quien quiera fabricárselo en casa.

Proyecto descargable de la placa pcb hecho con Kicad

Ver en github

Código fuente descargable para el arduino

Ver en github
